سری غوطه‌ور WPS-CA از Watson®

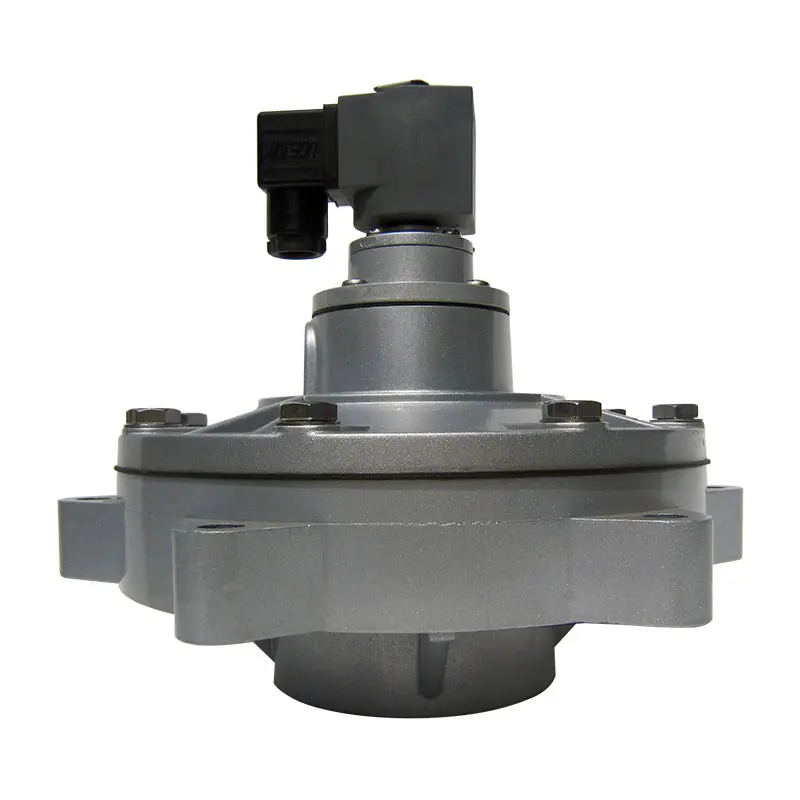

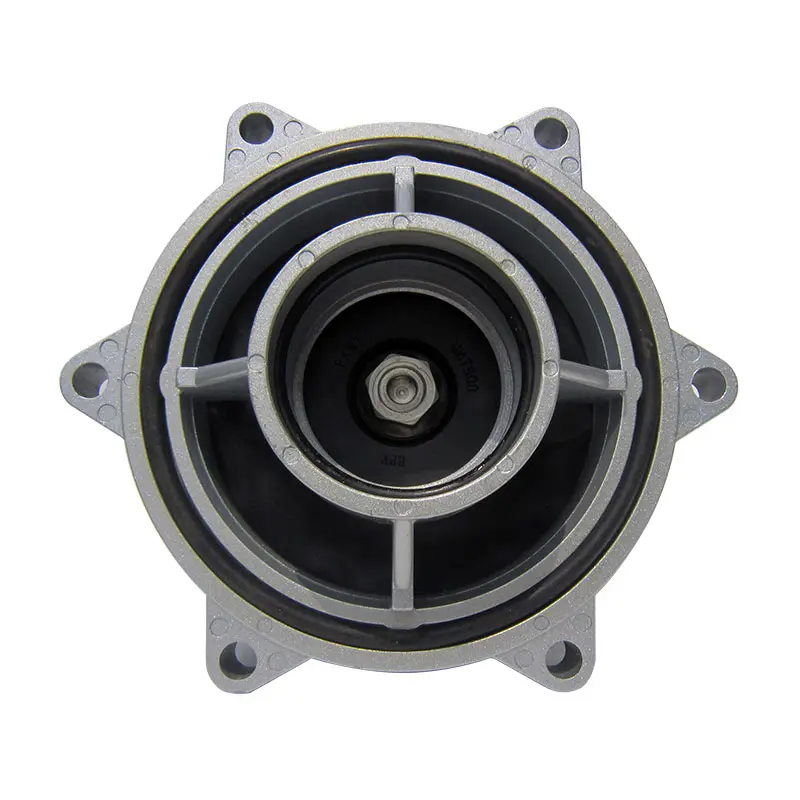

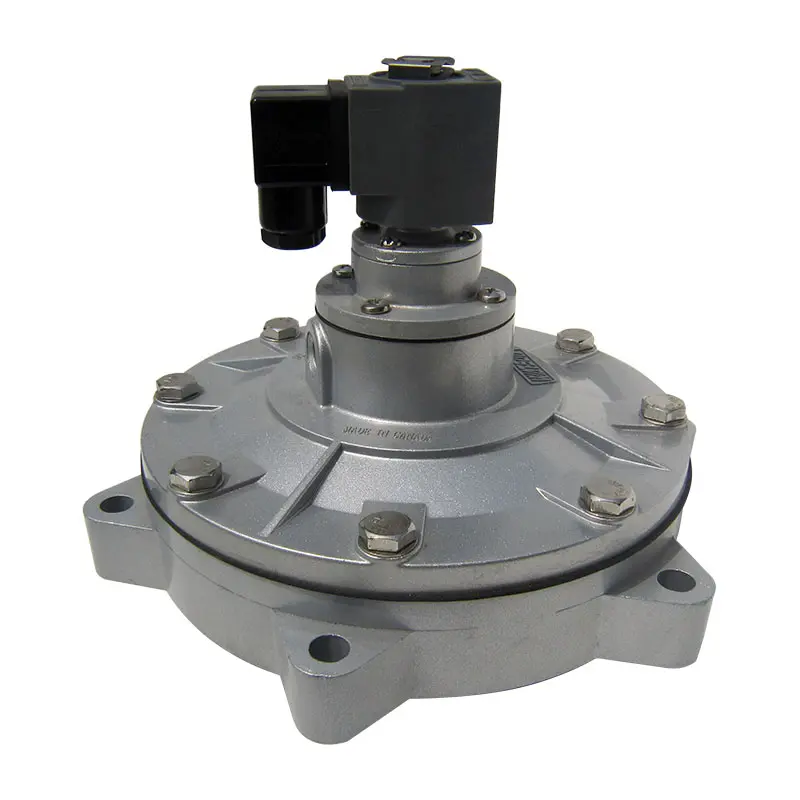

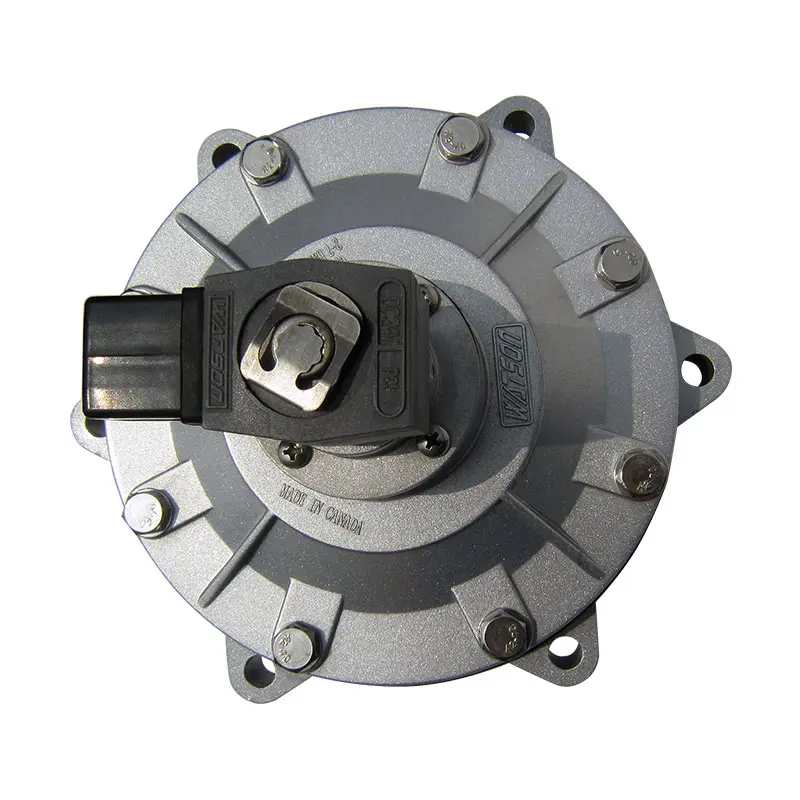

شیر پالسی غوطه‌ور

شیرهای پالسی غوطه‌ور Watson® درون منیفولد هوا جاسازی می‌شوند تا افت فشار را کاهش داده و پالس تمیزکاری قوی را مستقیماً به کیسه‌های فیلتر باگ‌هاوس منتقل کنند. محدوده غوطه‌ور WPS-CA مدل‌های DN25 تا DN115 را با حفاظت CE، CCC، RoHS و IP65 پوشش می‌دهد.

مشاهده محدوده مدل‌های غوطه‌وردرخواست استعلام قیمت
تأمین‌کننده شیر پالسی غوطه‌ور Watson®

مشخصات کاری عمومی

شرایط کاری در سراسر محدوده WPS-CA.

Working Pressure0.2-0.6 MPa (2-6 bar)
MediumClean, dry compressed air
Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65 waterproof and dustproof
EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

محدوده کامل مدل‌ها

مدل‌های شیر پالسی غوطه‌ور WPS-CA از Watson®.

فشار کاری 0.2-0.6 MPa · هوای فشرده پاک و خشک · DC24V یا AC220V/50Hz-AC240V/60Hz · IP65 · دارای گواهی CE / CCC / RoHS

نوعشماره مدلاندازه (اینچ)اندازه DNدرجه ضدانفجار (Ex-Proof)
غوطه‌ور (immersed)WPS-CA/EG251″DN25دیافراگم منفرد
غوطه‌ور (immersed)WPS-CA/EG401½″DN40دیافراگم منفرد
غوطه‌ور (immersed)WPS-CA/EP502″DN50دیافراگم دوگانه
غوطه‌ور (immersed)WPS-CA/EP622½″DN65دیافراگم دوگانه
غوطه‌ور (immersed)WPS-CA/EP763″DN80دیافراگم دوگانه
غوطه‌ور (immersed)WPS-CA/EP102.B3.5″DN90دیافراگم دوگانه
غوطه‌ور (immersed)WPS-CA/EP1024″DN100دیافراگم دوگانه
غوطه‌ور (immersed)WPS-CA/EP1154½″DN115دیافراگم دوگانه

استانداردهای محصول

مزایای شیر پالسی غوطه‌ور Watson®.

گواهی‌نامه‌هاCE, CCC, RoHS
درجه حفاظت در برابر نفوذIP65
ساختار مغروقساختار مغروق، بدنه شیر را درون منیفولد هوا قرار می‌دهد تا افت فشار کاهش یافته و شدت پالس بهبود یابد.
دیافراگمدیافراگم‌های ممتاز Watson® از عمر خدمت‌دهی طولانی در سیستم‌های تمیزکاری باگ‌هاوس صنعتی با بار بالا پشتیبانی می‌کنند.
کاربردمناسب برای پروژه‌های نگهداری، تعویض و ارتقا که به شیرهای پالسی غوطه‌ور مطمئن Watson® نیاز دارند.

گواهی‌نامه‌ها

این خط تولید توسط اشخاص ثالث گواهی شده است.

مشاهده همه گواهی‌نامه‌ها
گواهی تطابق ضدانفجار (NEPSI) — شیرهای پالسی ضدانفجار سری WPS-F🔍 برای بزرگ‌نمایی کلیک کنید

گواهی محصول

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

گواهی تطابق ضدانفجار (NEPSI) — شیرهای پالسی ضدانفجار سری WPS-F

شماره گواهیGYB25.2393X
صادر شده توسطShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
تاریخ صدور2025-07-30
معتبر تا2030-07-29
استانداردهاGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
به فایل اصلی PDF نیاز دارید؟

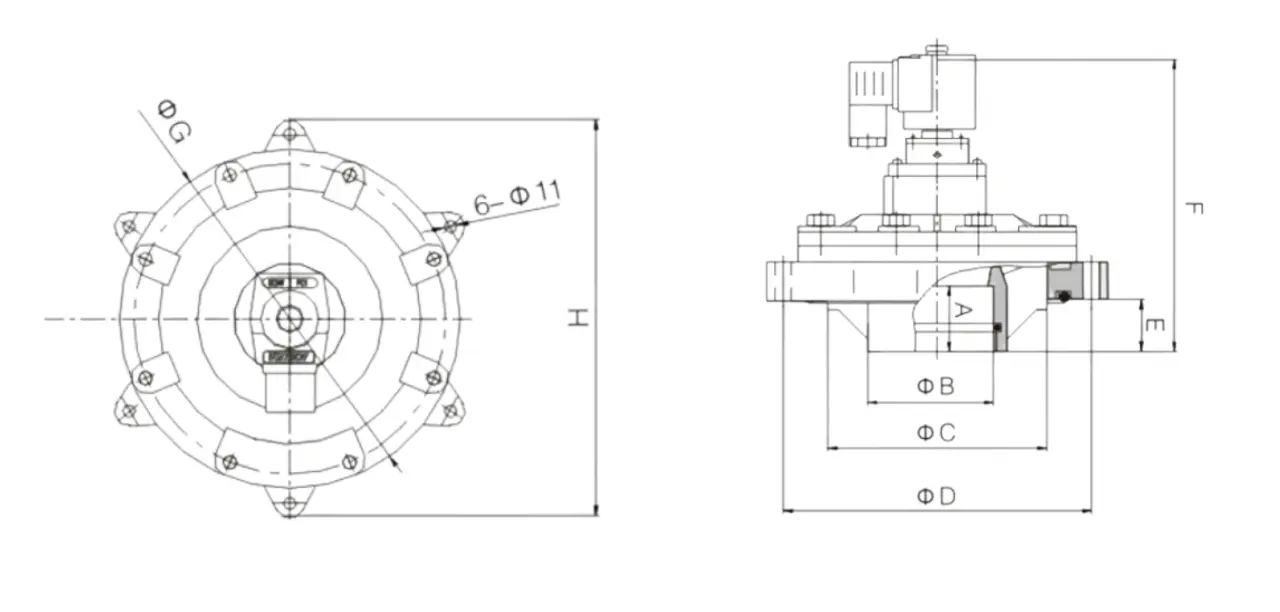

نقشه‌های فنی

ابعاد نصب این محصول.

WPS-CA/EP200 · 8 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/EP200

WPS-CA/EP200 · 8 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصب

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-CA/EP250 · 10 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/EP250

WPS-CA/EP250 · 10 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصب

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-CA/EP300 · 12 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/EP300

WPS-CA/EP300 · 12 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصب

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-CA/EP350 · 14 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/EP350

WPS-CA/EP350 · 14 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصب

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-CA/EP400 · 16 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/EP400

WPS-CA/EP400 · 16 inch · شیر بزرگ فوق‌کم‌فشار — نقشه نصب

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری
