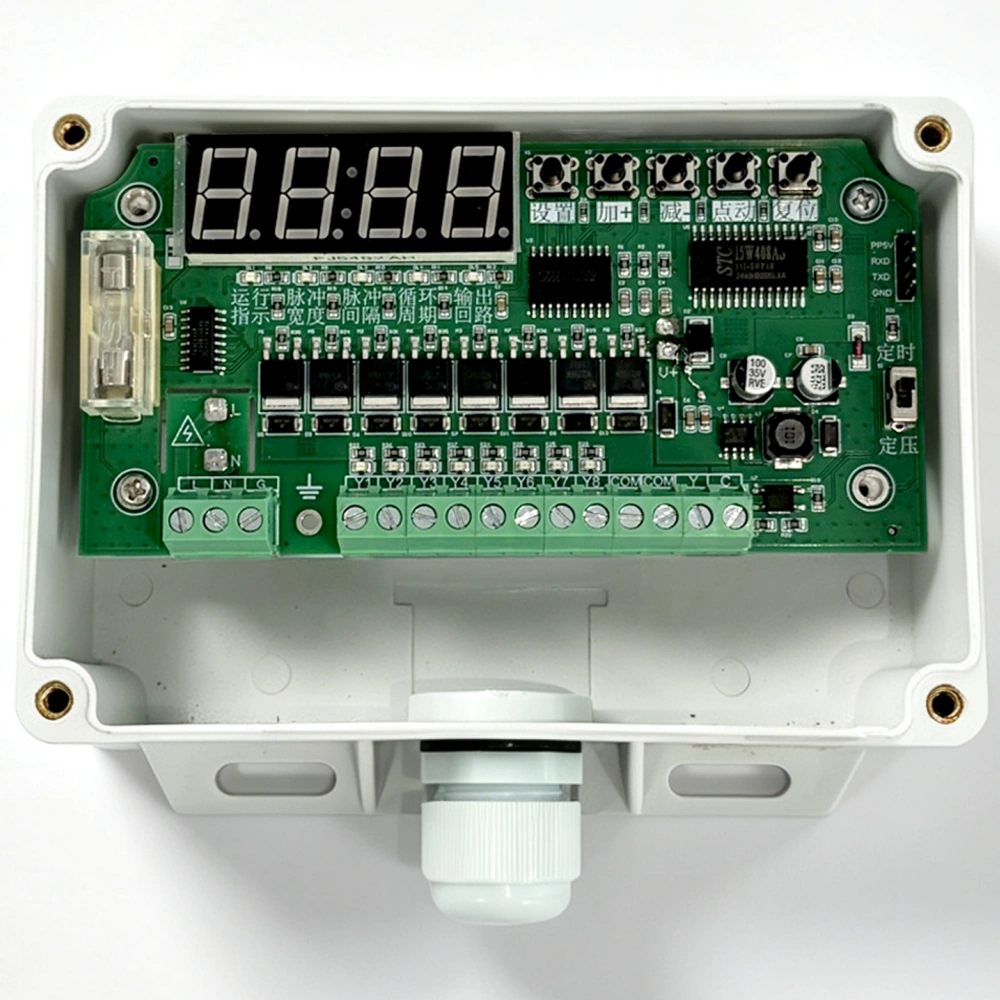

SXC-C5A1-8-L — برد تایمر 8 کاناله
کنترلر پالسجت SXC-C5A1-8-L
یک برد تایمر 8 مداره با دقت بالا و ورودی ولتاژ گسترده، که خروجی پایدار DC24V برای فعالسازی قابلاعتماد شیرهای پالسی سولنوئیدی در محیطهای سخت باگهاوس ارائه میدهد.
پارامترهای فنی
مشخصات کاری اصلی.
برندXiechang® (تولیدکننده اصلی)
شماره مدلSXC-C5A1-8-L
کانالهای کنترل1–8 مدار (قابلتنظیم در محل)
ولتاژ ورودیAC110–230V (±10%)، 50/60Hz — ولتاژ گسترده (نسخه قبلی: AC220V)
ولتاژ خروجیDC24V
جریان خروجی1.2A
توان نامی30W
محدوده عرض پالس0.01–99.99 s در گامهای 10 ms (تنظیم کارخانهای 0.08 s)
محدوده فاصله پالس1–9999 s در گامهای 1 s (تنظیم کارخانهای 10 s)
محدوده زمان چرخه0–9999 min (تنظیم کارخانهای 0 min)
حالتهای تحریکتوالی زمانبندیشده / تماس خشک اختلاف فشار (پایانههای YC) با زمان فعالسازی DP معادل 0.01–9.99 s
تأخیر راهاندازی0–999 s، قابل رد شدن از صفحهکلید
نمایشگرLED چهاررقمی، دو نمای اجرای قابلانتخاب، روشنایی قابلتنظیم
محفظهپوسته آویزی از پلیکربنات (PC) شفاف، 145 × 124 × 65 mm؛ فاصله مرکز سوراخهای نصب 130 × 86 mm
محیط کاری−20°C تا +60°C؛ رطوبت نسبی ≤85%، بدون میعان
استانداردهای محصول
ساختهشده برای کنترل قابلاعتماد باگهاوس در محل.
ساختاربرد مدار چاپی پوششدادهشده در برابر غبار، رطوبت و ارتعاش مقاوم است
رابط کاربرینمایشگر دیجیتال یکپارچه با دکمههای برنامهریزی لمسی در محل
قابلیت درایوخروجی پایدار با توان کامل، شیرهای سولنوئیدی 24V را بدون تأخیر یا افت ولتاژ راهاندازی میکند
ویدئوهای محصول
ویدئوهای معرفی و راهنمای انتخاب مرتبط.
نقشههای فنی
ابعاد نصب این محصول.
🔍 برای بزرگنمایی کلیک کنیدSXC-C5A1-8L
SXC-C5A1-8L · 1–8 ch · کنترلر پالسی — نقشه محفظه و نصب
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
پایگاه دانش
پاسخهای کاربردی برای این محصول.
پرسش و پاسخ محصول
آیا کنترلر پالسی فشرده SXC-C5A1-8 گزینه مناسبی برای یک کلکتور گردوغبار کوچک است؟
برای یک فیلتر تکی کوچک با تعداد محدودی شیر پالسی و بدون نیاز به نظارت PLC، بله — C5A1-8 نقطه ورود این محدوده محصولات است: تغذیه با ولتاژ گسترده، تمیزکاری با محرک زمانبندیشده یا اختلاف فشار از طریق یک کنتاکت خشک (dry contact)، و قابلیت اشکالزدایی گامبهگام (jog) از صفحهکلید. اگر به Modbus، کنترل شیر بالابر یا کانالهای بیشتری نیاز دارید، به یک مدل سری C8 ارتقا دهید. مشخصات آن در جدول پارامترهای فنی این صفحه آمده است.
