SXC-D32L — کنترل یکپارچه Delta P

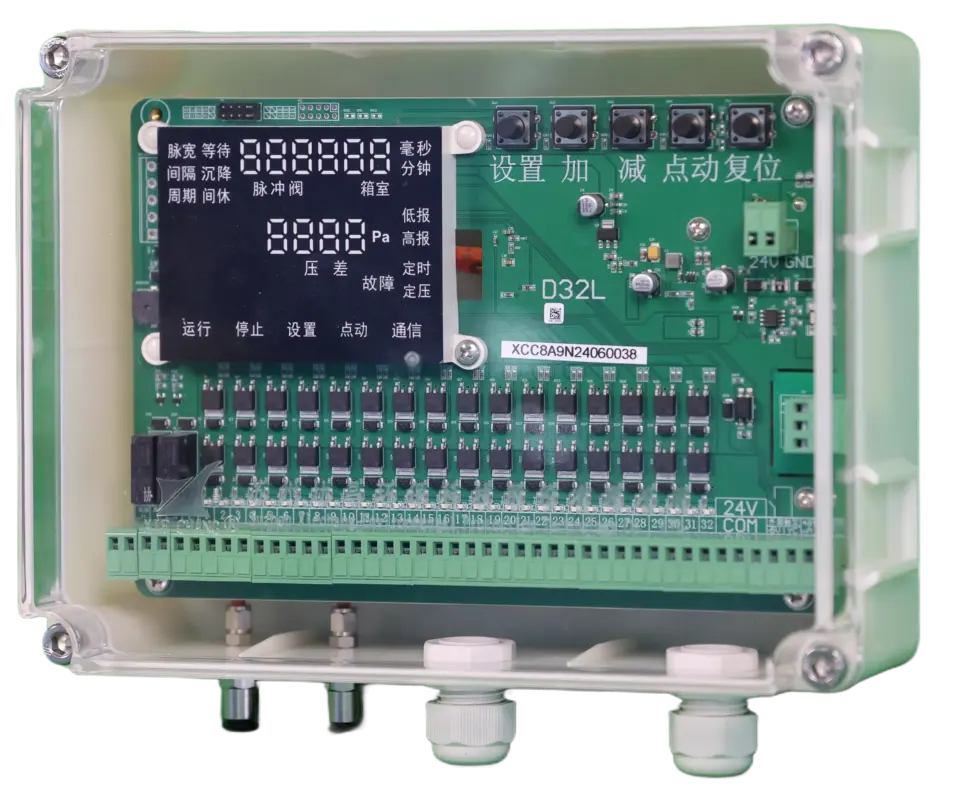

کنترلر پالسی اختلاف فشار Delta P مدل SXC-D32L
یک کنترلر پالسی سهکاره با سنسور اختلاف فشار یکپارچه، که کنترل متوالی شیرها، تمیزکاری هوشمند بر اساس تقاضا و هشدارهای Delta P حد بالا/پایین را در یک پنل برای بهرهبرداری کارآمد باگهاوس ترکیب میکند.
پارامترهای فنی
مشخصات کاری اصلی.
شماره مدلSXC-SK01-C8A9-D32L-P (با نام تجاری SXC-D32L عرضه میشود، دارای سنسور ΔP داخلی)
ظرفیت کنترل32 کانال؛ تخصیص آزاد شیرهای پالسی و شیرهای بالابر (آفلاین)
حالتهای تمیزکاریآنلاین یا آفلاین، قابل انتخاب
ولتاژ ورودیAC220V (±10%) 50 هرتز یا DC24V (±10%) — هر یک قابل اتصال است
ولتاژ خروجیDC24V
جریان خروجی1.5A
سنسور ΔP داخلینمونهبرداری فشار محفظه در محدوده 0 تا 3000 پاسکال؛ نمایش ΔP روی صفحه و کالیبراسیون صفر
حالتهای فعالسازیزمانبندیشده متوالی / فعالشده با ΔP / ΔP با بازگشت زمانبندیشده؛ استارت-استاپ از راه دور از طریق Modbus
هشدارهای ΔPمقادیر هشدار حد بالا و پایین قابل تنظیم، با خروجیهای رله
ارتباطاتRS485 Modbus-RTU — ارسال وضعیت، تنظیم پارامتر، استارت/استاپ از راه دور؛ اتصال اصلی-فرعی (master–slave)
آدرس Modbus / نرخ بودآدرس 0 تا 127؛ نرخ بود 4800 تا 115200 (پیشفرض 9600)
تشخیص قطعی شیرمدارهای شیر قطعشده شناسایی و از طریق Modbus قابل خواندن است
محدوده عرض پالس10 تا 9999 میلیثانیه با گامهای 1 میلیثانیهای (پیشفرض 80 میلیثانیه)
محدوده فاصله پالس1 تا 600 ثانیه با گامهای 1 ثانیهای (پیشفرض 1 ثانیه)
محدوده زمان چرخه0 تا 9999 دقیقه (پیشفرض 0 دقیقه)
تأخیر شروع0 تا 300 ثانیه (پیشفرض 5 ثانیه)
زمان انتظار شیر بالابر0 تا 60 ثانیه (پیشفرض 8 ثانیه)
زمان تثبیت شیر بالابر0 تا 60 ثانیه (پیشفرض 8 ثانیه)
زمان توقف شیر بالابر0 تا 9999 ثانیه (پیشفرض 10 ثانیه)
محفظهپوسته پلیکربنات شفاف آویزی، 190 × 255 × 105 میلیمتر (نسخه با محفظه فلزی JK02 نیز موجود است)
محیط کاری−20°C to +60°C; رطوبت نسبی ≤85%
استانداردهای محصول
توالیدهی، حسگری و تمیزکاری بر اساس تقاضا، بهصورت یکپارچه.
یکپارچگی سهکارهتوالیدهی پالس، اندازهگیری اختلاف فشار و منطق تمیزکاری/هشدار در یک پنل کنترلر مشترک هستند
سنسور DP داخلیاتصال مستقیم به لوله هوا، تمیزکاری بر اساس تقاضا را بدون نیاز به پنل نمایش فشار جداگانه ممکن میسازد
چهار حالت فعالسازیانتخاب تمیزکاری زمانبندیشده، Delta P، ترکیبی-بازگشتی یا فرمانگرفته از Modbus، متناسب با راهبرد کنترل باگهاوس
تمیزکاری آنلاین/آفلاینشیرهای پالسی و شیرهای بالابر بهصورت آزاد در کانالها تخصیص مییابند تا تمیزکاری آنلاین یا آفلاین انجام شود
پایش دیجیتالنمایشگر توالی فعال شیرهای پالسی را برای راهاندازی و عیبیابی آسانتر مشخص میکند
کنترل هشدارمقادیر مستقل فعالسازی و بازگشت برای اختلاف فشار حد بالا و پایین، پایش وضعیت فیلتر را پشتیبانی میکند
ویدئوهای محصول
ویدئوهای معرفی و راهنمای انتخاب مرتبط.
کنترلر پالسی اختلاف فشار SXC-D32L
نقشههای فنی
ابعاد نصب این محصول.
🔍 برای بزرگنمایی کلیک کنیدSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 ch · کنترلر پالسی ΔP — نقشه محفظه و نصب
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 برای بزرگنمایی کلیک کنیدSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 ch · کنترلر پالسی کابینتی دیواری — نقشه محفظه و نصب
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
پایگاه دانش
پاسخهای کاربردی برای این محصول.
عیبیابی
چگونه میتوان از اختلاف فشار (DP) برای تشخیص عملکرد صحیح تمیزکاری پالسی استفاده کرد؟
با کنترل clean-on-demand، DP باید بهصورت دندانهارهای (sawtooth) در محدودهای حدود 1 اینچ ستون آب (~249 پاسکال) بین نقاط تنظیم بالا و پایین نوسان کند. اگر نتواند تا نقطه تنظیم پایین پالس بزند، یا بهطور مداوم پالس بزند، مشکل از فیلترها یا تغذیه هوا است.
اختلاف فشارDPنقطه تنظیم
عیبیابی
پالسزنی بیش از حد چه تأثیری بر شیرهای پالسی و فیلترها دارد، و نقاط تنظیم چگونه باید تنظیم شوند؟
هر پالس مدیای فیلتر را خم میکند، بنابراین پالسزنی بیش از حد عمر کیسه را کوتاه کرده و هوای فشرده را هدر میدهد. حدود بالا/پایین DP را بهصورت واقعبینانه تنظیم کنید تا کلکتور بیشتر زمان خود را بین این دو حد سپری کند، نه اینکه پیوسته در حال چرخه باشد — و از پالسزنی بیش از حد برای پوشاندن مشکل کیفیت بد هوا یا فیلترهای فرسوده استفاده نکنید.
پالسزنی بیش از حدفرکانس پالستنظیم نقطه تنظیم
عیبیابی
شیرهای پالسی فعال میشوند اما اختلاف فشار پایین نمیآید — چه چیزی را باید بررسی کنم؟
در طول زنجیره تمیزکاری کار کنید: مطمئن شوید که هر شیر پالسی واقعاً بهطور کامل باز میشود، بررسی کنید که مخزن هوا (air receiver) در طول یک چرخه تمیزکاری فشار خود را حفظ میکند، لوله دمش و تراز نازلها را بازرسی کنید، زمان روشن بودن پالس (on-time) و فاصله زمانی کنترلر را مرور کنید، و مطمئن شوید هوای تغذیه تمیز، خشک و در فشار نامی شیر است. اگر پالسها قوی هستند و هوا مناسب است اما DP همچنان بازیابی نمیشود، احتمالاً کیسههای فیلتر مسدود شدهاند — بهجای پایین آوردن صرف نقطه تنظیم، تعویض کیسه را برنامهریزی کنید.
اختلاف فشار پایین نمیآیدتمیزکاری پالسی کار نمیکندعیبیابی DP بالا
عیبیابی
شیرهای پالسی مدام فعال میشوند اما اختلاف فشار پایین نمیآید — آیا ممکن است هاپر علت آن باشد؟
بله — هاپری که بهموقع تخلیه نمیشود یک علت پنهان کلاسیک است. وقتی گردوغبار پل میزند (bridge) یا در ناحیه کیسهها انباشته میشود، دوباره به گردش درمیآید (re-entrained) و روی کیسههایی که بهتازگی تمیز کردهاید مینشیند، بنابراین کنترلر DP همچنان شیرها را فعال میکند در حالی که DP هنوز پایین نمیآید. نتیجه، پالسزنی مداوم است که هوای فشرده را هدر میدهد و چرخههای دیافراگم را بدون رفع مشکل افزایش میدهد. پیش از مقصر دانستن شیرها، هاپر را بررسی کنید: مطمئن شوید تخلیهکننده (ایرلاک دوار، کانوایر مارپیچ یا شیر تخلیه) در حال کار است، و هرگونه پلزدگی یا انباشتگی را برطرف کنید.
عدم تخلیه هاپربازگردش (re-entrainment)پلزدگی گردوغبار
پرسش و پاسخ محصول
چه زمانی باید کنترلر پالسی آفلاین SXC-D32L (SK01-C8A9-D32L) را انتخاب کنید؟
هنگامی که یک باگهاوس محفظهای به انعطافپذیری بیشتری نسبت به تقسیم ثابت کانال نیاز دارد، SXC-D32L را انتخاب کنید: کانالهای آن میتوانند بهصورت آزاد بین شیرهای پالسی و شیرهای بالابر (lift valve) تخصیص یابند و سنسور اختلاف فشار (ΔP) داخلی آن امکان تمیزکاری بر اساس نیاز واقعی و صدور هشدارهای ΔP بالا/پایین را بدون نیاز به هیچ ابزار خارجی فراهم میکند. تمام محدودهها و مقادیر پیشفرض کارخانه در جدول پارامترهای فنی این صفحه آمده است.
SXC-D32LC8A9-D32Lچه زمانی D32L را انتخاب کنیم
